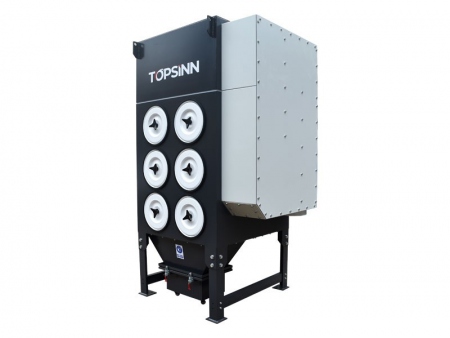

TODC-L系列集塵器

所屬分類: 集塵器

型號：TODC-4L/6L/6LS/8L

配置描述：

外觀簡潔大方，穩重典雅
人性化操作面板更顯經典細膩
內置控制器形式，性能、質量更有保障
運行穩定，低噪音，高效率
無需定期保養，成本更低
高負壓，大吸力，過濾速率更高

聯系我們:

在線咨詢

產品介紹

激光煙塵的危害

激光打標、雕刻、切割、焊接時產生的有害煙塵對人體健康和機器核心部件有非常大的危害。煙塵長時間在機器內彌漫，會損壞激光切割頭和伺服馬達。排放到空氣中，若長期吸入，容易引發各類呼吸道中毒和職業病。如果您對這些有害廢氣沒有處理或者是處理的不徹底，臭味熏天，不但會引起員工不滿離職，還會遭周圍鄰居和環保部門的投訴和處罰。所以選擇一種廢氣處理方式就顯得迫切。

處理方法

1、直接外排：安裝大功率抽風機和管路排到戶外（有的高空排放或下水道排放）。缺點：不能隨意移動，復雜管路需要的大功率抽風機非常耗電，高排和下水道減少臭味的效果很小，周圍一定距離內同樣會產生很濃的臭味。
2、過水外排：在車間外面安裝噴淋塔，廢氣經過水淋后排到戶外。這種效果比高排和下水道排放好不了多少，凈化率一般在40%以下，成本較高。
3、煙塵凈化機：煙塵經過抽煙管進入設備內部過濾系統就地排放，過濾系統由物理和化學多層次過濾系統構成，凈化率高達99%，既除煙也能消除刺鼻的異味。耗電低，無需外排、免安裝，可隨加工地點移動。此類設備專用于激光機配套等煙塵的凈化處理。

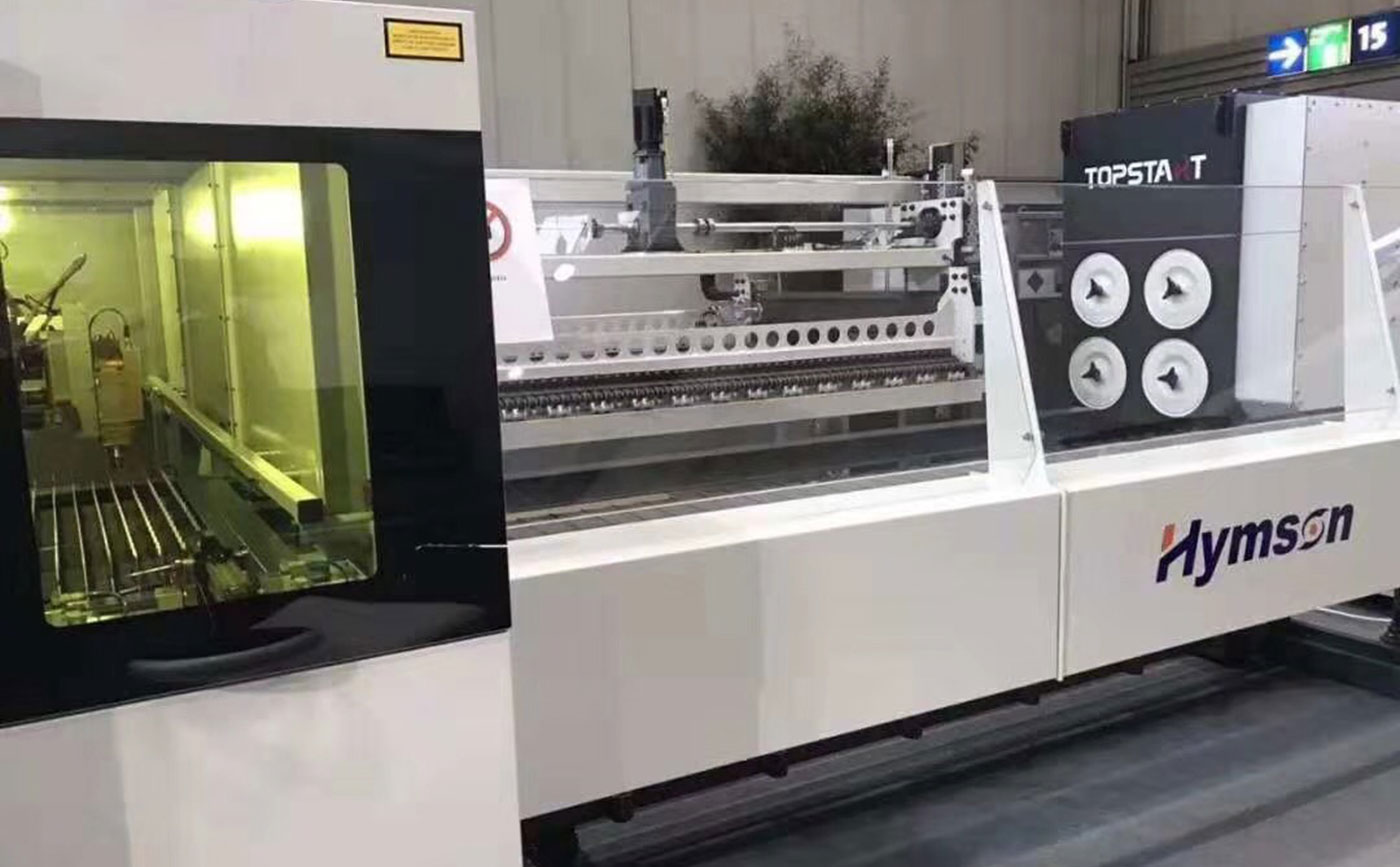

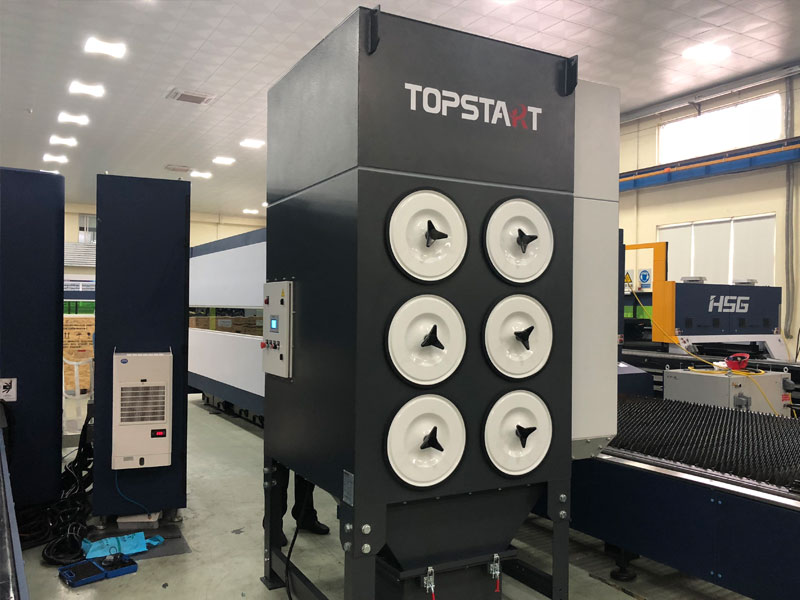

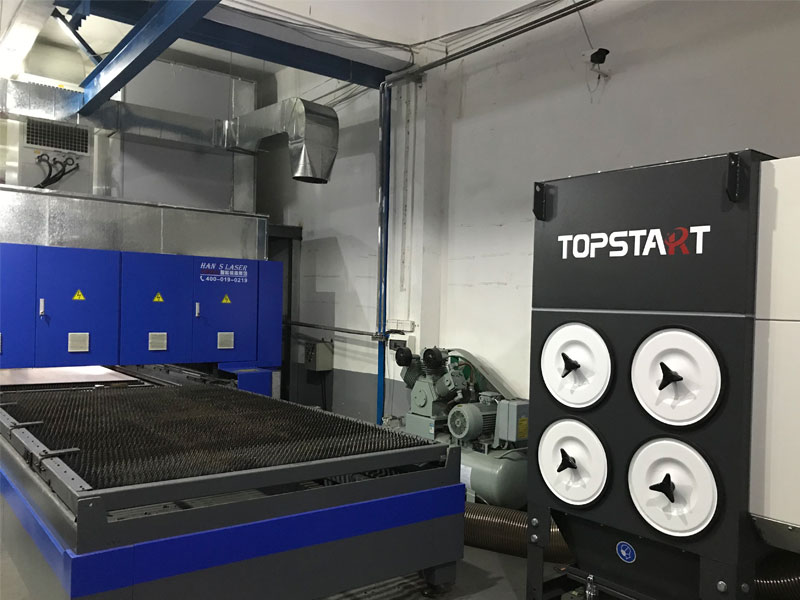

頂鑫環保自主研發生產，對激光切割、激光打標、激光雕刻、回流焊等相關行業領域粉塵、煙塵、異味等問題針對性處理的專業設備。
◇ 機身一體化工業設計，外觀簡潔大方，穩重典雅。采用金屬框架結構，優質冷軋鋼板靜電噴塑工藝，持久耐用
◇ 自主開發的控制系統，人性化操作面板更顯經典細膩，科技含量十足。
◇ 可根據需求靈活配制的進風法蘭口。
◇ 濾芯采用美國HV濾芯，快拆設計，高效方便安裝。
◇ 采用西門子/貝德高效能高轉速電機，內置控制器形式，性能、質量更有保障。
◇ 運行穩定，低噪音，高效率，低能耗，工作時間長。無需定期保養，成本更低。
◇ 風輪采用渦流式后向設計，特殊合金材質，有效防止風輪被腐蝕。獨有的動平衡校正技術，讓風輪運行更平穩可靠。
◇ 高負壓，大吸力，過濾速率更高。
◇ 采用多重過濾設計。逐層過濾，確保有害煙塵被濾除得更徹底。凈化率最高可達99.9%。
◇ 模塊化設計，可定時自動反吹清塵，濾芯使用壽命更長，更換成本更低。
◇ 自主研發控制系統：支持 EtherCAT 總線協議、節能變頻控制。

配置描述

型號	TODC-4L/6L/6LS/8L
控制器 Controller	自主開發（頂鑫智能環保） Independent R&D
人機顯示 HMI	4.3’觸摸屏 Touch screen
馬達 Motor	西門子 SIEMENS
反吹單元 Backflush valve	脈沖控制 Pulse control
過濾單元 Filter	美國進口HV/袋配 SBFEC HV Made in USA/CHINA
外接協議 Protocol	以太網 EtherCAT
節能控制 Energy saving(optional)	支持變頻控制 Inverter control

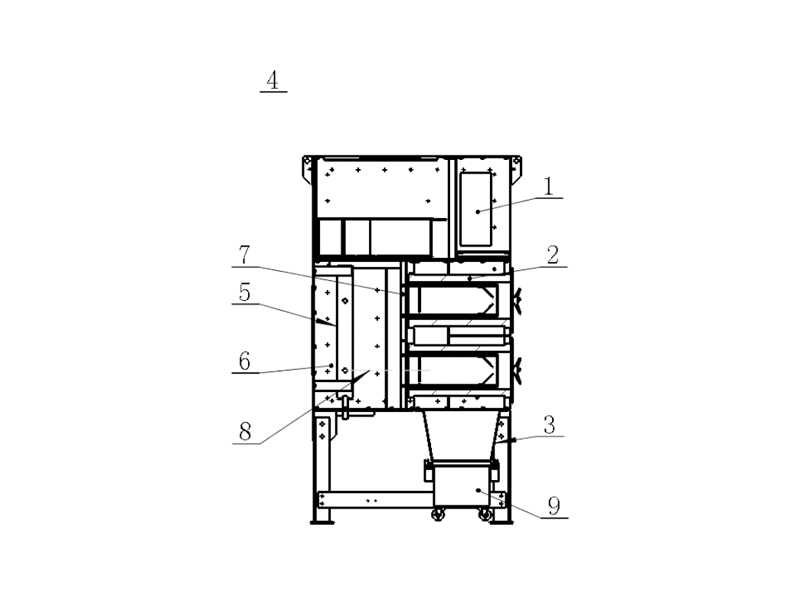

運行示意圖

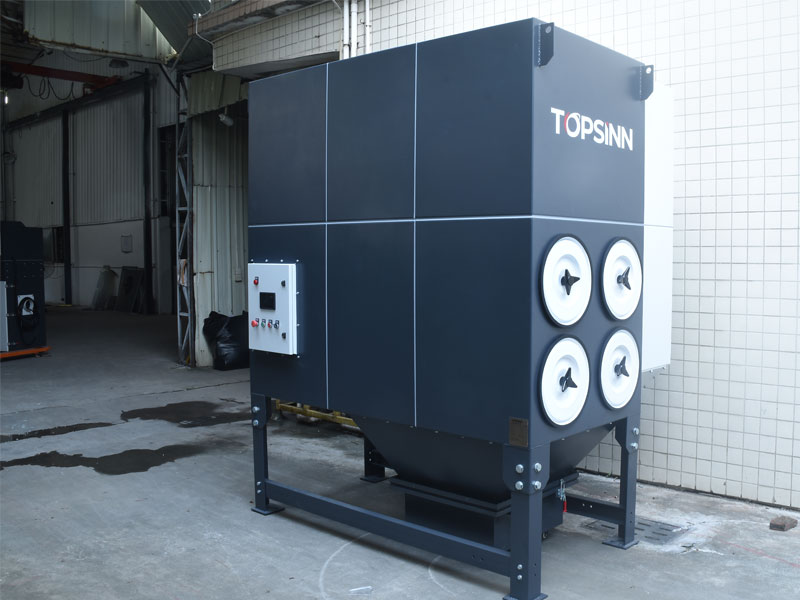

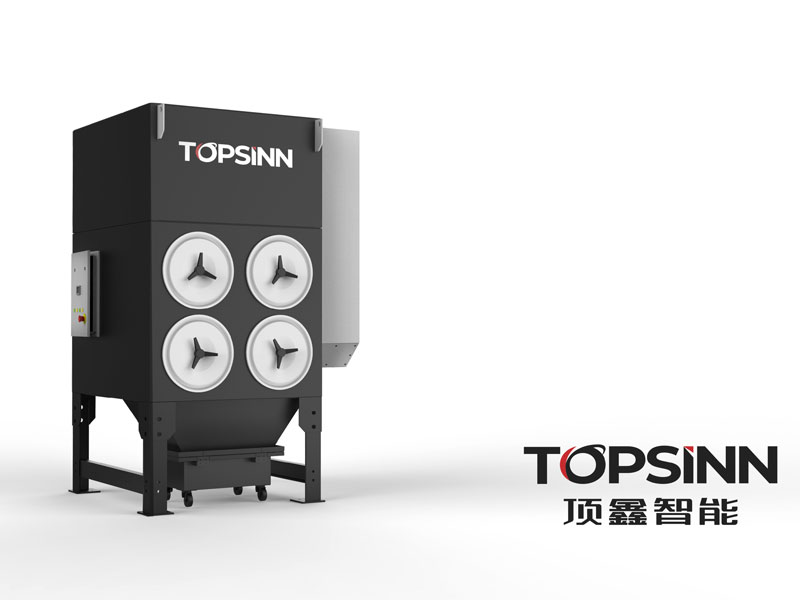

外觀圖

1.煙塵空氣進氣口
2.濾芯
3.灰斗
4.干凈空氣出口
5.儲氣罐
6.電磁脈沖閥
7.花板
8.脈沖反吹壓縮空氣
9.粉塵下落

在渦輪風機的強負壓作用下,污染空氣管道進入進氣口，首先碰到進風間的擾流板,對進入的氣體起擾流的作用,使流速度變慢。由于重力沉降使粗顆粒粉塵直接落入大顆?；覊m口，起到預除塵的作用。粒度細、密度小的塵粒進入濾塵室后，空氣中的粉塵停留在濾芯的表面，過濾后的干凈空氣進入空氣室，由排風管經風機匯集到出口排出。

技術參數


型號	TODC-4L	TODC-6L	TODC-6LS	TODC-8L
濾筒材質Filter cartridge material	美國 HV/芬蘭 Ahlstrom/日本東麗 TORAY 過濾等級 F9 HV/Ahlstrom/TORAY，F(xiàn)9	美國 HV/芬蘭 Ahlstrom/日本東麗 TORAY 過濾等級 F9 HV/Ahlstrom/TORAY，F(xiàn)9	美國 HV/芬蘭 Ahlstrom/日本東麗 TORAY 過濾等級 F9 HV/Ahlstrom/TORAY，F(xiàn)9	美國 HV/芬蘭 Ahlstrom/日本東麗 TORAY 過濾等級 F9 HV/Ahlstrom/TORAY，F(xiàn)9
濾筒數量Number of Filter cartridge	4	6	6	8
設計風量 Air volume	4000m3/h	6000m3/h	8000m3/h	9000m3/h
全壓 Air pressure	3000	3600	4500	5000
過濾效率Filtration efficiency	99.99%	99.99%	99.99%	99.99%
過濾面積 Filtering area	80M2	120M2	120M2	160M2
風機 Entrifugal fan	5.5KW 西門子電機 5.5KW SIEMENS	7.5KW 西門子電機 7.5KW SIEMENS	11KW 西門子電機 11KW SIEMENS	11KW 西門子電機 11KW SIEMENS
塵桶 Collector capacity	45L	50L	50L	90L
電源要求 Power requirments	3 相 4 線，380V THREE-PHASE FOUR-WIRE， 380V	3 相 4 線，380V THREE-PHASE FOUR-WIRE， 380V	3 相 4 線，380V THREE-PHASE FOUR-WIRE， 380V	3 相 4 線，380V THREE-PHASE FOUR-WIRE， 380V
氣源要求 Air pressure request	0.6MPa，無油無水壓縮空氣 0.6MPa, compressed air without oil and water	0.6MPa，無油無水壓縮空氣 0.6MPa, compressed air without oil and water	0.6MPa，無油無水壓縮空氣 0.6MPa, compressed air without oil and water	0.6~0.7MPa，無油無水壓縮空氣 0.6~0.7MPa, compressed air without oil and water
裝機重量 Unit weight	700KG	900KG	940KG	1200KG

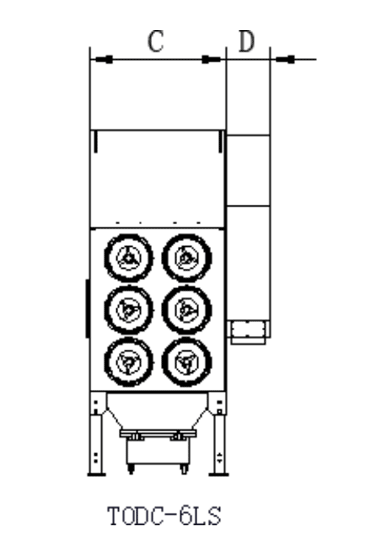

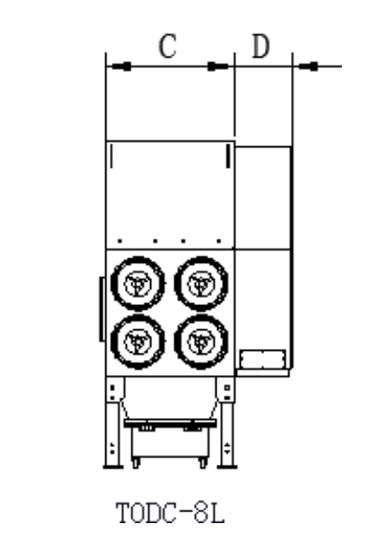

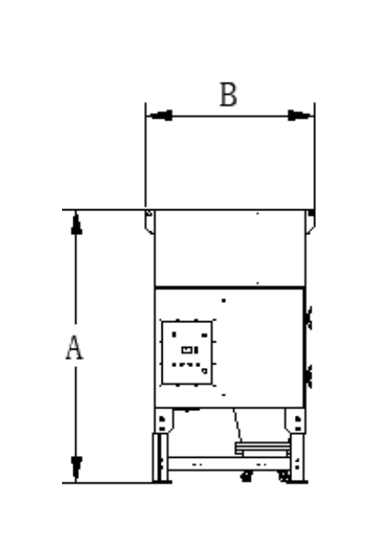

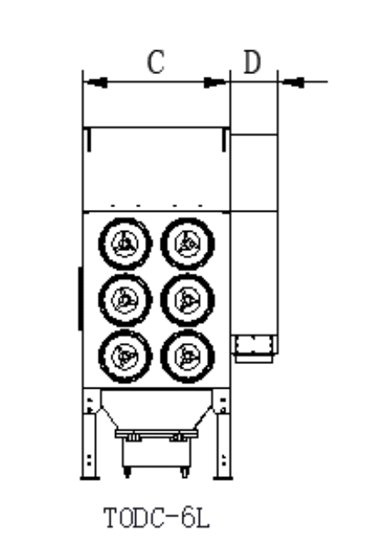

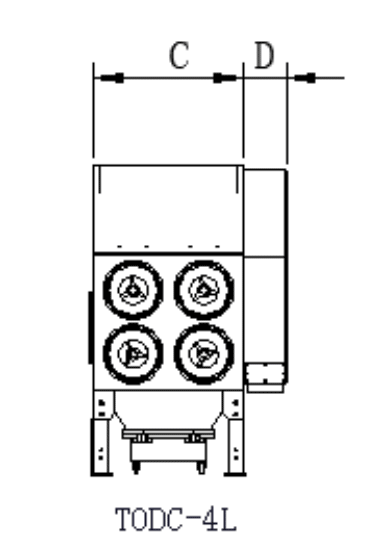

外形尺寸 Outline Dimension(mm)	A：2198，B：1348， C：1060，D：303	A：2837，B：1423， C：1180，D：383	A：2987，B：1498， C：1180，D：383	A：2575，B：2215， C：1016，D：453

常用備件

序號	產品名稱
1	濾芯組件-Topsinn專用
2	含電磁閥的膜片閥
3	濾筒蓋
4	維修門密封墊片
5	頂鑫智能環?？刂瓢錞ODC-D1
6	TODC人機界面
